Raspberry pi, GPIO et moteurs 12V
 1  #1
Fantôme
Hello.
Je fais ce topic parce-que j'ai récemment grillé mon raspberry pi 2 suite à un probable mauvais branchement. Je tire cette conclusion de la fumée blanche accompagnée d'une odeur de crâmé, ainsi que du fait que mon raspberry pi 2 ne démarre plus et vide les cartes SD quand je l'allume.

J'ai donc commencé par me commander un raspberry pi 3, parce qu'il ne faut pas déconner.

Ensuite j'ai entrepris de tout démonter et débrancher, poser mon circuit sur papier, et tout vérifier sur papier avant de rebrancher.

Je fais maintenant appel à vous parce-que l'électronique n'est pas tellement mon truc, et j'ai peur de cramer mon rpi 3, sans compter que j'aimerais bien que tout ça fonctionne.

En bref, c'est un robot à 4 roues, et ce qui m'intéresse de vérifier c'est les connexions et l'alimentation des raspberry pi+level shifter+le contrôleur de moteur.

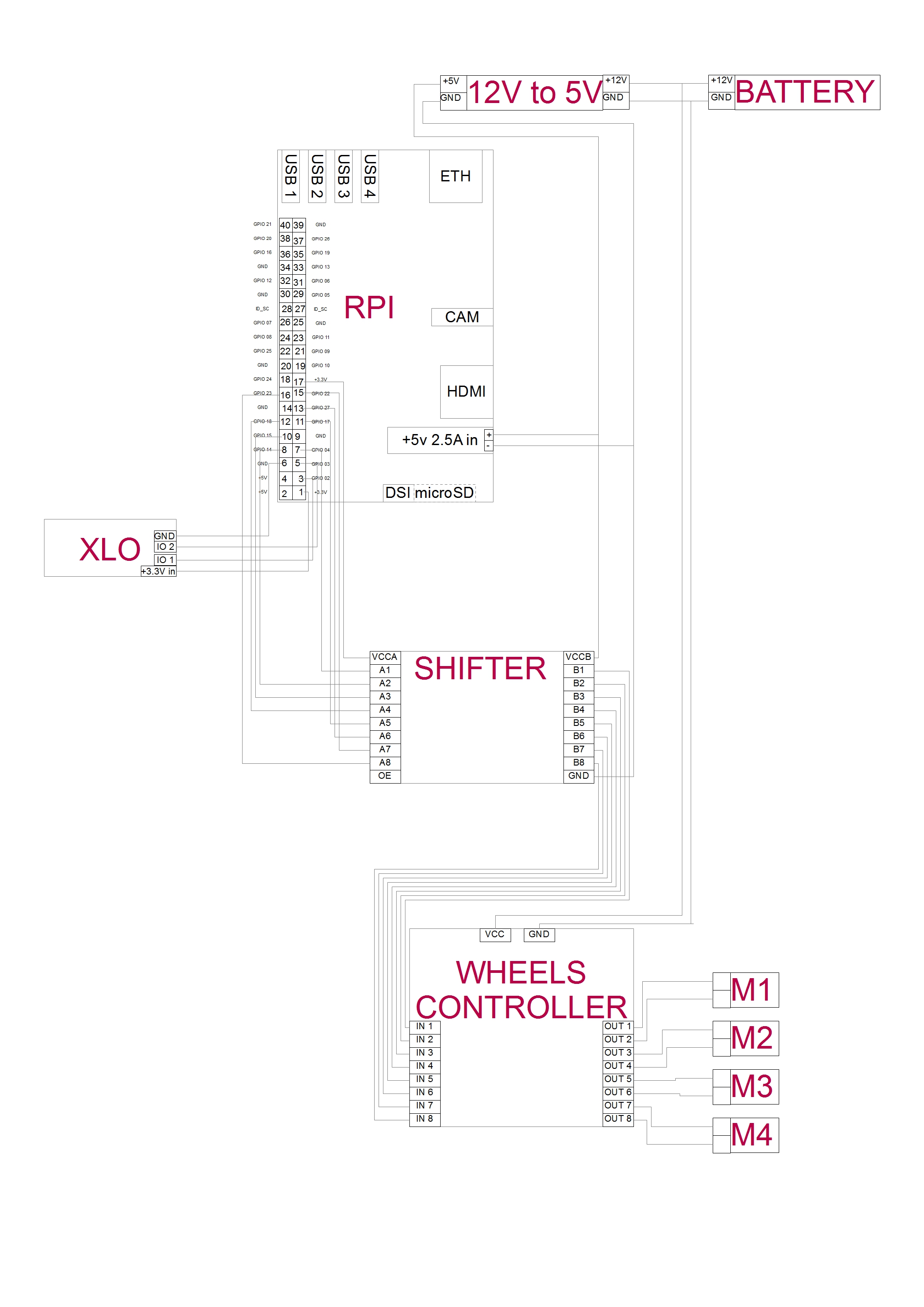

schéma

Parts:
-raspberry pi 3 (prend 5V en alim, les GPIO sortent du 3.3V et ne sont pas protégées, j'ai probablement cramé mon RPI2 en leur mettant du 5V.
-level shifter
-contrôleur de moteur

Les traductions approximatives chinois-anglais pour le contrôleur de moteur me laissent un peu perplexe, j'ai dû googler d'autres chips similaires (comme celle-là) pour y voir un peu plus clair, mais je ne suis pas sûr de moi.

Donc si vous voyez une connerie sur mon schéma pourri, n'hésitez pas à me le dire.
Merci!

edit:

il est aussi recommandé un peu partout d'avoir une alimentation indépendante pour le raspberry pi, mais je me suis dit qu'alimenter aussi le circuit logique du contrôleur de moteur (5V lui aussi) ne devait pas être bien grave, c'est pas comme si je mettais des moteurs direct par exemple... si?

Contribution le : 31/08/2016 20:27
